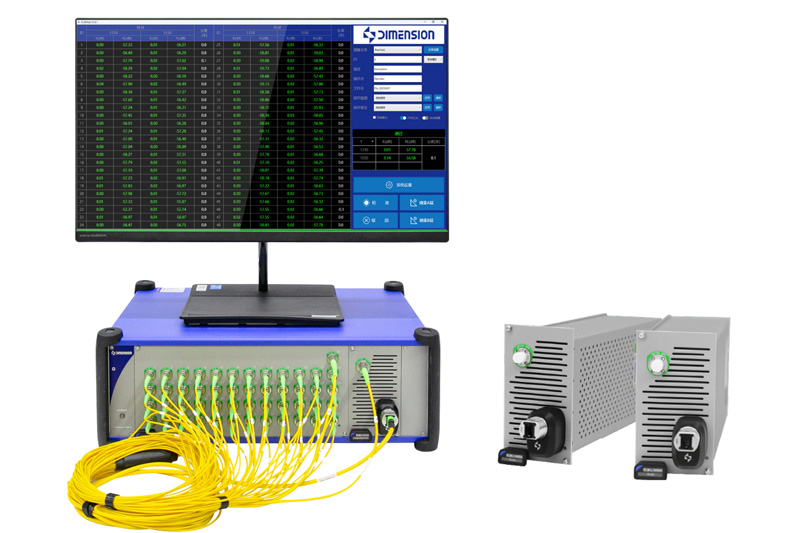

RLM多芯插回损仪
RL免缠绕测试，单芯双波长测试速度小于0.6s，最低可检测-80dB(单模)
平台+模块化设计，应用扩展方便
RL免缠绕测试，单芯双波长测试速度小于0.6s
RL最低可检测-80dB(单模)
最短测量光纤长度0.7米
丰富可互换，高可靠性探测器适配器接头
支持网络、USB等多种控制方式
软件UI简洁明了，用户易使用
自动保存测试数据报告，支持远程控制
产品详情
产品概述
Dimension多芯插回损测试仪采用高稳定度光源和高精度光功率计，实现免缠绕的回损测试和高速的插入损耗测试。单次单波长损耗检测时间小于0.6s，最低能够实现-80dB的回波损耗探测。RLM包含单模与多模共6个测试波长(多模:850nm、1300nm，单模:1310nm、1490nm、1550nm、1625nm)，优化设计的积分球既可以测量密集多通道MTP/MPO连接器的损耗，也可以测量双联LC等器件上的损耗。RLM快速而准确的测量功能，是提高生产效率和品质管控的有效工具。
主要优势
平台+模块化设计，应用扩展方便
RL免缠绕测试，单芯双波长测试速度小于0.6s
RL最低可检测-80dB(单模)
最短测量光纤长度0.7米
丰富可互换，高可靠性探测器适配器接头
支持网络、USB等多种控制方式
软件UI简洁明了，用户易使用
自动保存测试数据报告，支持远程控制
主要应用
跳线、连接器性能检测
光无源器件性能检测

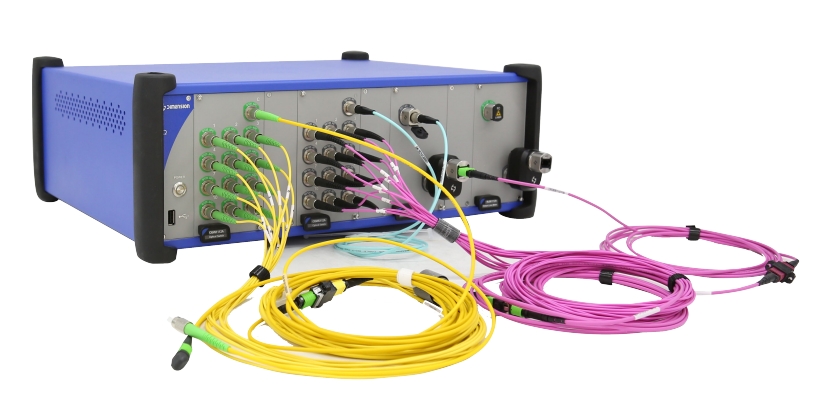

平台+模块化测试，应用扩展方便
老太阳集团tcy8722网站科技的11槽位OMEGA通用光学测试平台，可以兼容包含RLM系列插回损测试模块在内的多种功能测试模块具有可热插拔、可编程、可扩展性强、易于维护和管理，综合成本低等显著优势。
客户可以根据自己的需求在单个OMEGA机箱内选配单模RLM模块+多模RLM模块以及配套的光开关(同一个机箱至多可实现24芯单模+多模RLM集成),从而实现较低成本的单多模一体化测试解决方案。

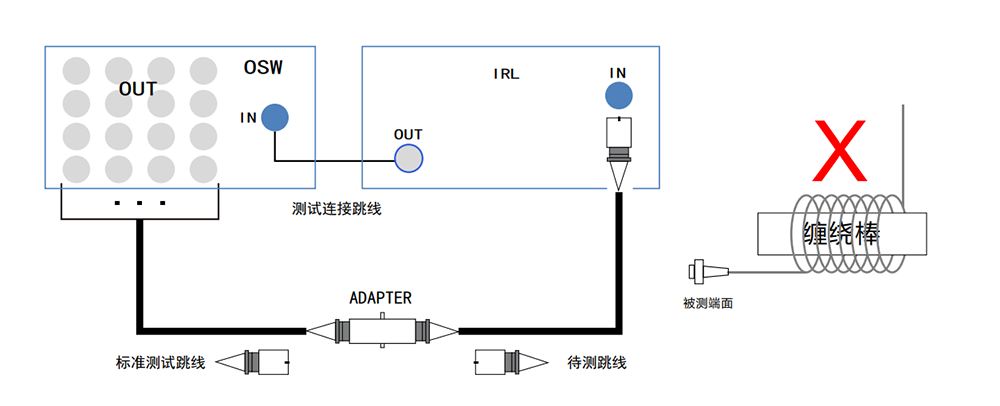

RL免缠绕测试，双波长测试速度小于8s(MPO12)
基于光时域检测原理实现回波损耗免缠绕测试，一体式设计可实现插入损耗、回波损耗同时测试。采用高速采样电路和算法优化，双波长测试速度小于8s(双波长测试速度小于8s(快速测量模式下，MPO12单模双波长测量速率小于7.2s，多模双波长测量速率少于8s)。
RL最低可检测-80dB(单模)，最短测量光纤长度0.7米
采用老太阳集团tcy8722网站自研的高灵敏度探测电路以及优化的软件算法，RL最低可实现-80dB(单模)的检测，可满足高性能跳线（SM/APC）的检测需求。

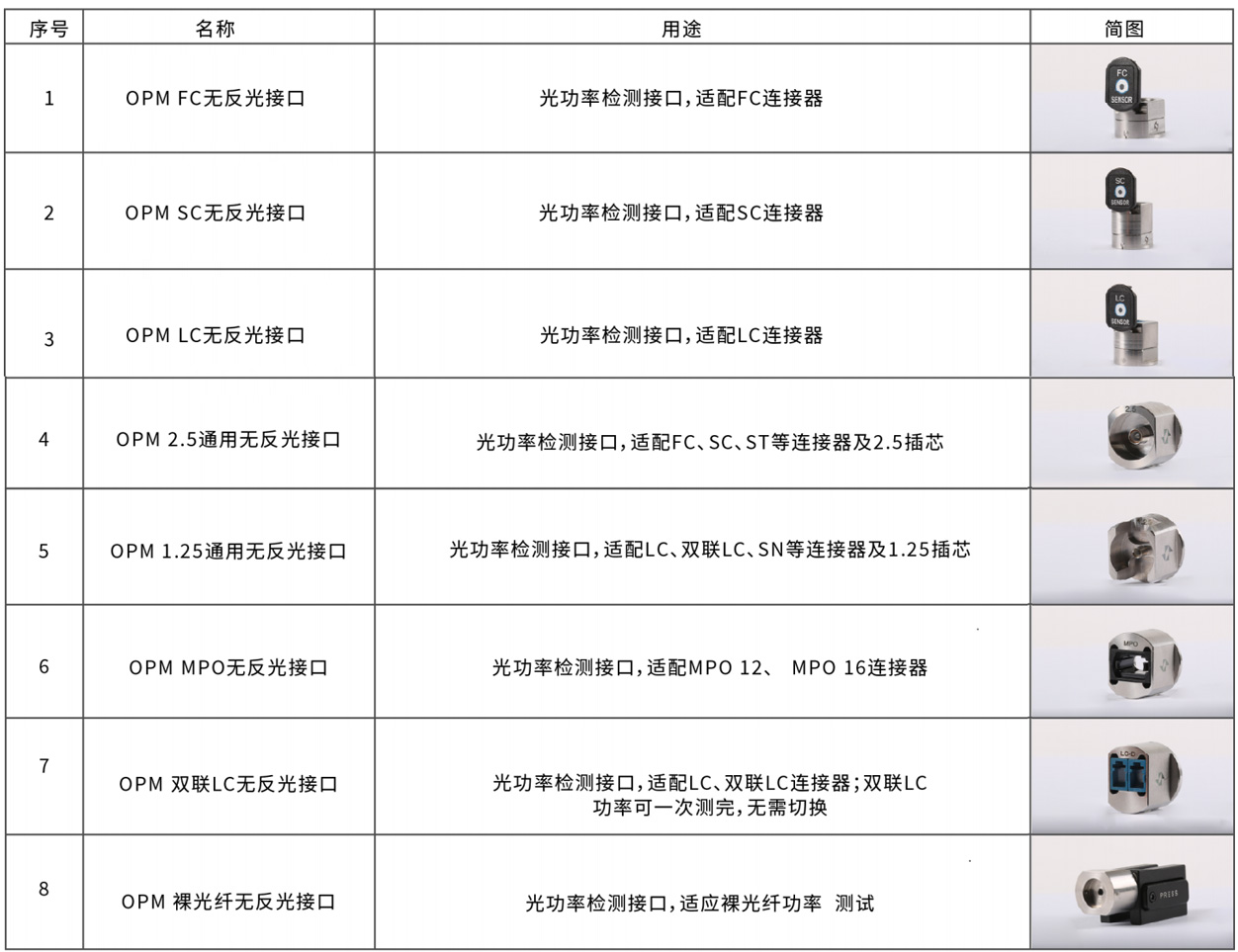

丰富可互换，高可靠性探测器适配器接头
为满足客户的不同需求，老太阳集团tcy8722网站开发了一系列丰富可互换，高可靠性探测器适配器接头，使用方便，优化设计的积分球，兼容MPO连接器+双联LC连接器，一次测试无需重复插拔。
软件UI简洁明了，用户易使用
根据不同客户的使用反馈，优化设计的软件UI简洁明了。用户可根据自定义设置测试报告，可自动保存上传测试数据以及报告。
接口选型表
性能参数
| 产品基本型号 | RLM-HP-1412A-1FA-24 | RLM-HP-5456A-1FA-24 | RLM1412A-1FA-24 | RLM5456A-1FA-24 | RLM-L-1412A-1FA-24 | RLM-L-5456A-1FA-24 | |
| 产品系列 | 高性能 | 高性能 | 专家版 | 专家版 | 标准版 | 标准版 | |
| 光源 | 光纤类型 | SM 9/125 | MM 50/125 | SM 9/125 | MM 50/125 | SM 9/125 | MM 50/125 |
| 光源波长 | 1310/1550nm | 850/1300nm | 1310/1550nm | 850/1300nm | 1310/1550nm | 850/1300nm | |
| 光源类型 | Laser | LED/Laser | Laser | LED/Laser | Laser | LED/Laser | |
| 环通量标准 | NA | IEC-61280-4-1 | NA | IEC-61280-4-1 | NA | IEC-61280-4-1 | |
| 插损 | 插损稳定性* | 168h,±0.02db | ±0.01dB(<0.5H) ±0.02dB(<8H) | ±0.02dB(<0.5H) ±0.03dB(<8H) | |||
| 重复性* | ±0.02dB | ||||||
| 插损测试精度* | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB 10~15dB:±0.5dB | 0~1dB:±0.02dB 1~10dB:±0.1dB | |
| 回损 | 回损测试范围* | -30～-80dB | -15～-60dB | -30～-80dB | -15～-60dB | -30～-72dB | -15～-55dB |
| 回损测试精度* | -30～-70dB:±1.0dB -70～-75dB:±2.0dB | -15～-50dB:±1.0dB -50～-55dB:±2.0dB | -30～-70dB:±1.0dB -70～-75dB:±2.0dB | -15～-50dB:±1.0dB -50～-55dB:±2.0dB | -30～-65dB:±1.0dB -65～-70dB:±2.0dB | -15～-50dB:±1.0dB -50～-55dB:±2.0dB | |
| 其它 | 光纤长度(最短) | DUT RL(两端)<-50db:0.7米；dut>-50dB:1.5米 | |||||
| 单次测量时间 | HP<1.0s per channel(<1.0s每通道) Lite/Pro<1.1s per channel(<1.0s每通道) | ||||||
| 显示分辨率 | 0.01dB | ||||||
| 主机 部分 | 工作电源 | AC90~260V/50HZ | |||||
| 开机稳定时间 | 30分钟(存储与使用温度一致)90分钟(存储与使用温度不一致) | ||||||
| 工作温度 | 10°C~40°C | ||||||
| 存储温度 | -40°C~70°C | ||||||
| 尺寸 | ALPHA机箱：359mm×274mm×115mm;OMEGA机箱：462mm×374mmX171mm | ||||||
| *相关参数默认测试条件：设备热机30min; 环境温度23+/-1℃;FC/PC 单芯跳线。如果使用多芯线材验证，则参数中需增加光开关带来的误差变量(+/-0.03dB)。 | |||||||

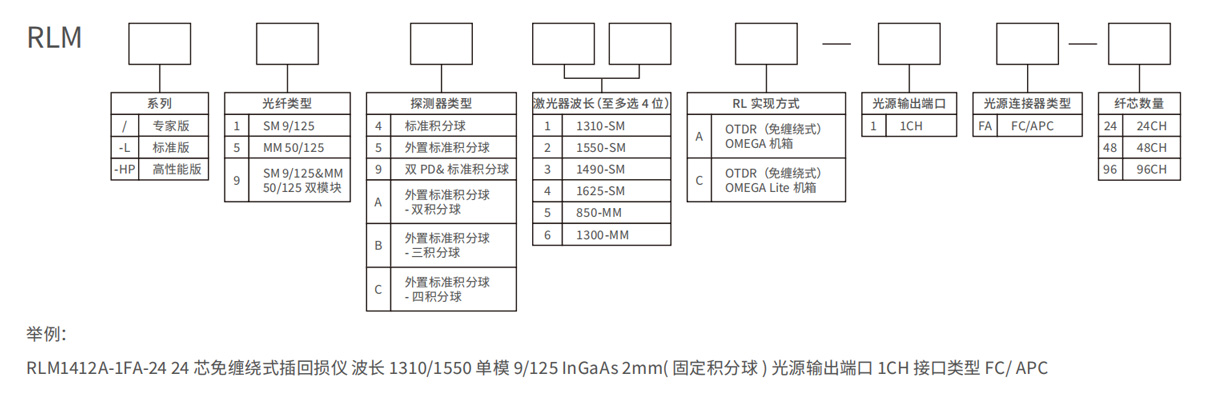

订购信息
备注信息：
RL 实现方式 A 型号支持双激光器波长，两位数字编码分别代表两个激光器波长，客户可在列表中选择激光器波长或者定制激光器波长。A/B 型号支持 4个波长 or 红光，激光器波长需选择 XX。
如需要激光器波长数大于2，则顺延任意位；编码前两位数字为光源光纤类型和探测器种类，第三位开始为波长，并由 RL 实现方式的字母代码区分截止。
如单模24芯可靠性测试系统 波长1310/1550/1625单模9/125 InGaAs2mm( 固定积分球 ) 光源输出端口1CH 接口类型 FC/APC 型号命名为：RLM14124A-1FA-24
单多模一体插回损命名则需要添加两个光源连接器类型，如 :24芯单多模一体免缠绕插回损测试仪 波长 1310/1550/1625/850/1300单模出光口为 FC/APC, 多模出光口为 FC/PC, 型号命名为：RLM7412456A-1FA/1FP-24。
